1、概述

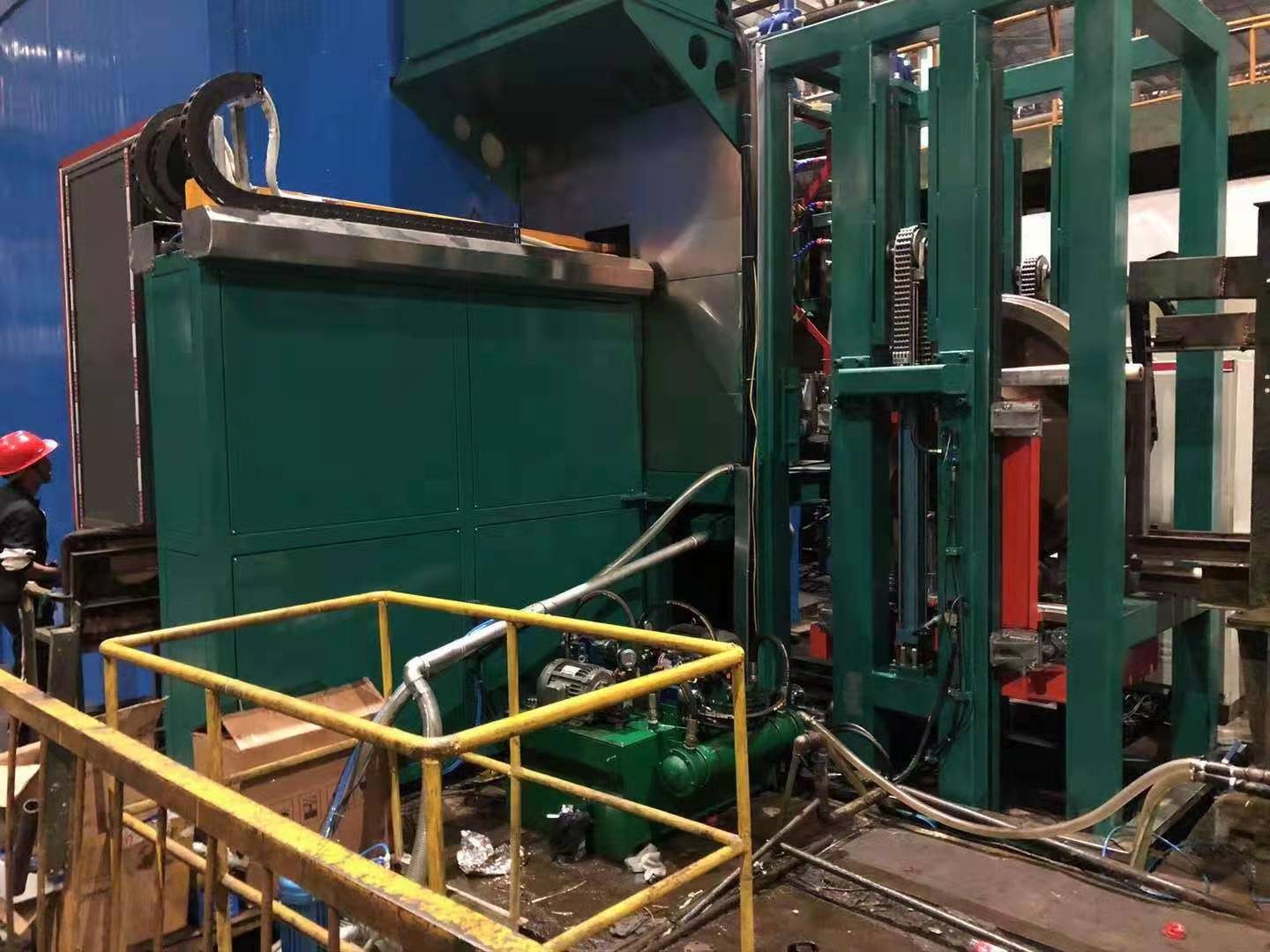

CDG-6000型車輪熒光磁粉探傷機，是應用于鐵路車輛車輪的專用磁粉探傷設備，該設備采用新型磁軛穿棒及縱向離合式磁化線圈組成的復合磁化回路，可對火車車輪進行復合磁化，有效保證對車輪內外輪輞、輻板、輪緣、踏面等部位磁場覆蓋。本機采用計算機控制程序?qū)崿F(xiàn)了狀態實時監控、磁粉探傷機日常性能校驗記錄功能、磁粉探傷機季度性能檢查記錄功能、微控操作、探傷數據網絡管理、支持網絡MES接口(支持MES網絡設定，MES脫網工作模式，及聯網工作模式等)。在電路上采用PLC模塊式閉環可控硅觸發技術，PLC自動控制，抗干擾能力強，能完成工件的轉動、噴淋、充磁、退磁等功能。設備采用通過式結構車輪處于探傷臺車中輸送無摩擦能夠有效保持磁痕；并實現了對現場電網電壓、實時磁化電流等工作狀態的實時顯示，磁化電流過流、欠流、退磁流欠流等報警等，設備始終保持設備處于有效工作狀態，為設備平穩運行在最佳狀態提供了有效保障。
2、主要技術參數
2.1 使用電源: 380V 50Hz 三相四線
2.2 輸入電流：300A(瞬時)
2.3 輸出電流：周向 0-4000A × 6 匝、 縱向：0-5500A × 4 匝
2.4 磁化方式：周向磁化、縱向磁化、復合磁化
2.5 探傷速度：以觀察時間60s計，≤90s/件
2.6 暫 載 率：≥30%
2.7 氣 壓：≥0.45MPa
2.8 充磁時間：≥1.5s～3s (可預置)
2.9 退磁時間：≤10s-12s (可預置)
2.10靈 敏 度：A1型試片15/50、7/50 清晰顯示
2.11 退磁效果：≤0.3mT(3Gs)
2.12 整機重量：≤6T
