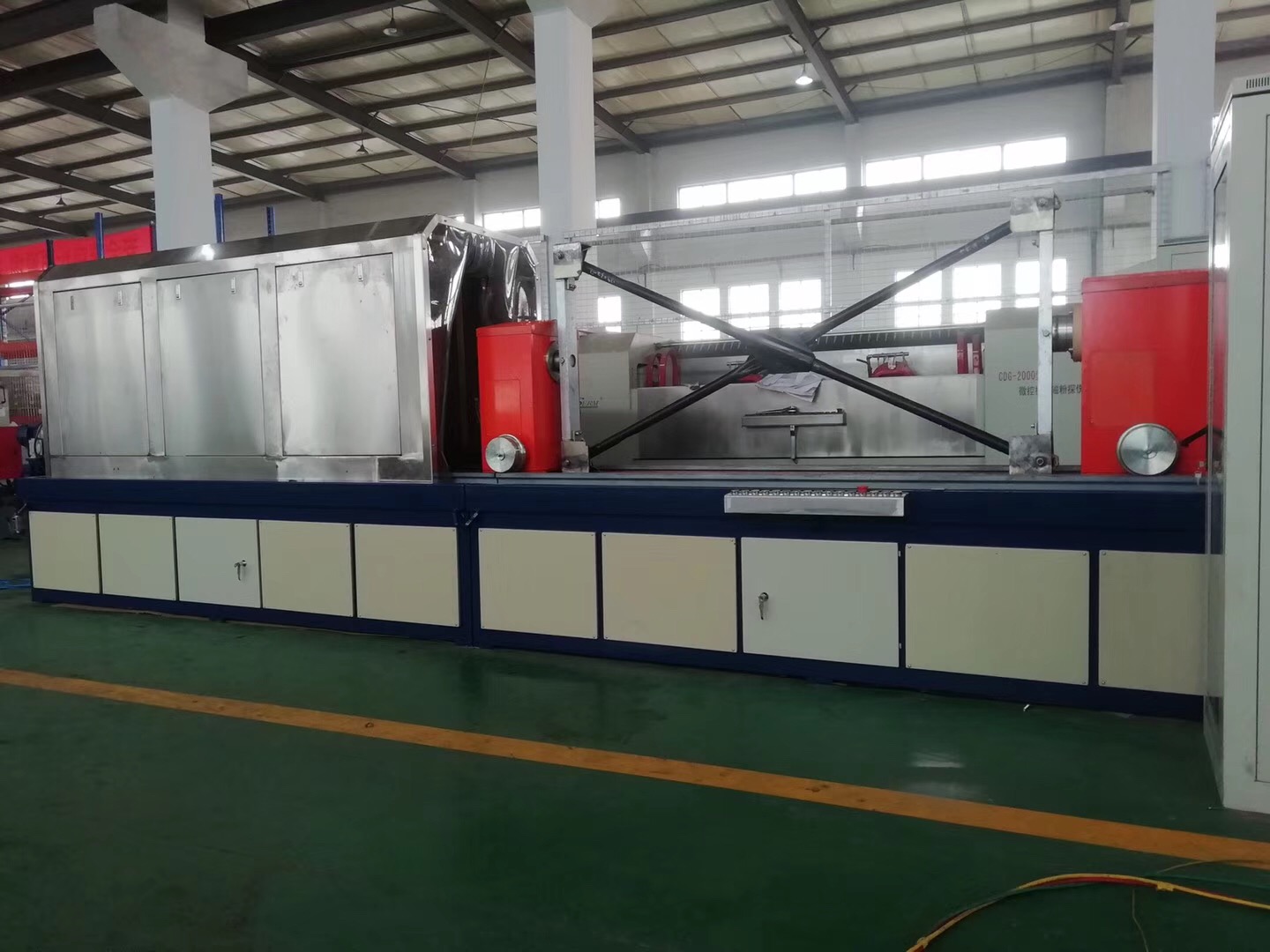

CJW-HC型交叉桿微控磁粉探傷機是應用于鐵路貨車車輛轉向架的交叉桿工件磁粉探傷的專用設備，能夠滿足對轉k1～轉k6、轉8、轉8A、轉8G等

各型貨車轉向架的交叉桿零件的磁粉探傷要求，能夠對工件進行周向、縱向、復合充磁和退磁的要求。

本機采用計算機實時控制技術，實現了磁粉探傷微控操作、實時狀態動態監控、探傷數據網絡管理、支持HMIS、KMIS網絡與數據接口。

在電路上采用PLC模塊化、模塊化閉環控制等技術，PLC自動控制，抗干擾能力強，能完成對工件的夾緊、轉動、進退、噴淋、充磁、退磁等操作功能。



主要技術參數

 使用電源：380V±10%  50Hz 三相四線

 輸入電流：200A(瞬時)

 輸出電流： 周向1磁化：  0～2000A

              周向2磁化：  0～2000A

縱向磁化：  0～2500×6T (線圈6匝)

 磁化方式：復合磁化

 探傷速度：45s/件(觀察時間除外)

 暫 載 率：≥25%

 氣    壓：≥0.45MPa

 充磁時間：1.5s～3.0s (可調)

 退磁時間：5.0s～8.0s (可調)

退磁效果：Br≤3×10-4T(試件)

靈 敏 度：A1型試片15/50 清晰顯示

使用環境：-10℃～+40℃

相對濕度：≤85%

整機重量：2200kg
