制動閥檢修流水線簡介
制動閥檢修流水線是鐵路貨車空氣制動部分配件檢修的專用檢修流水線。采用智能化輸送線，可對制動間內檢修的車輛空氣制動配件分類輸送至各自的檢修工位和試驗工位。120閥經過外部清洗烘干，分解，超聲精洗，研磨，彈簧試驗，人工清洗檢修，組裝，試驗，噴漆打標，后進入智能存放庫存放。制動軟管則通過風水壓試驗后進行外觀檢查，涂打標記。脫軌制動閥則分解脫軌閥芯進行氣密性試驗，涂打標記。塞門和組合式集塵器等則在多閥試驗臺上進行氣密性試驗。
（1）、設備功能

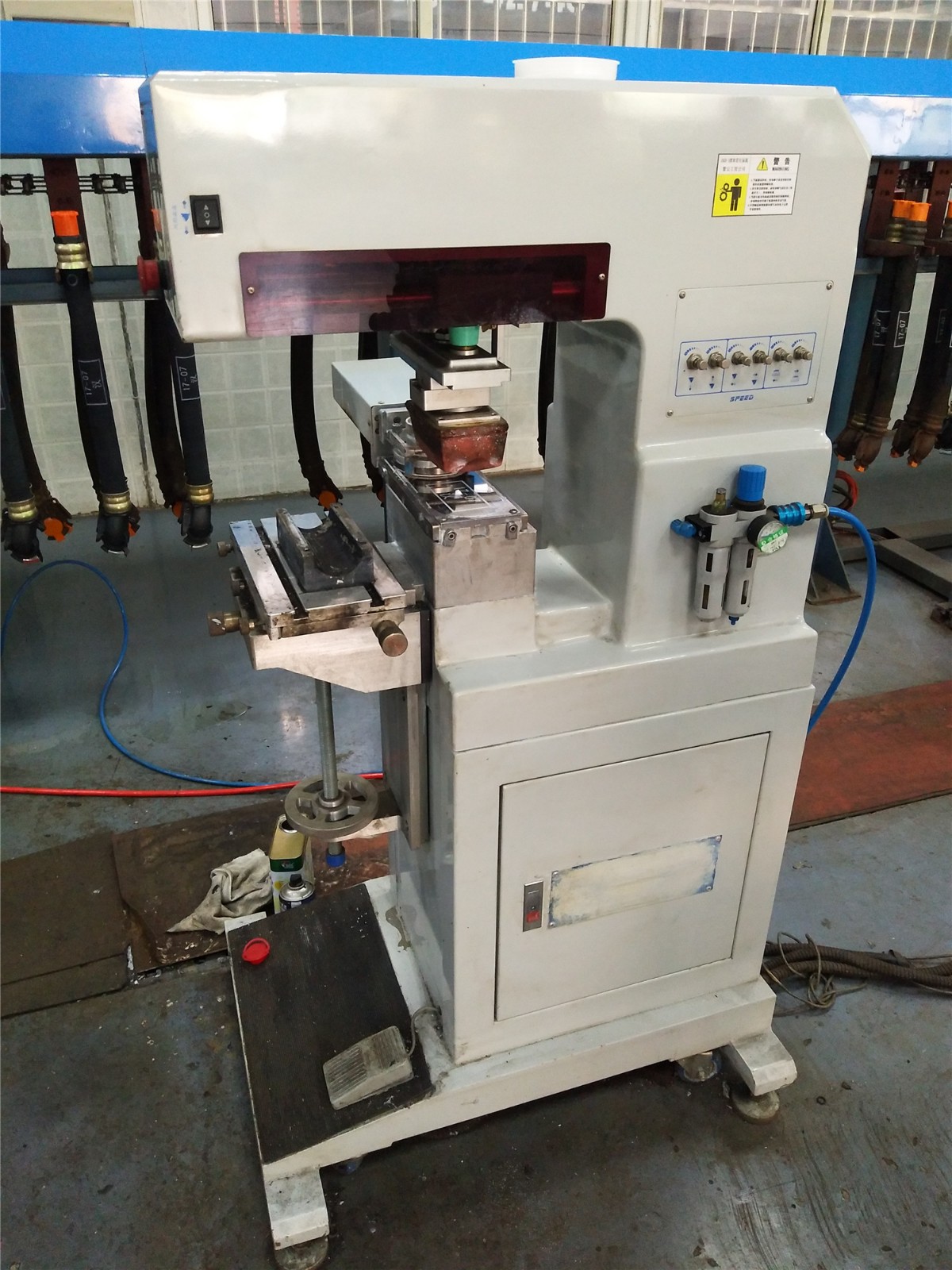

設備是采用移印技術對鐵路貨車各型編織制動軟管進行檢修標記涂打的專用設備。
（2）、主要技術參數
使用環境：室內常溫 相對濕度：≤85%
適用工件：鐵路貨車60t\70t制動軟管
額定功率：≤5Kw
氣源：0.5-0.6Mpa
印刷量：＞3000次/盅
外形尺寸：800（L）*800（W）*1430（H）
（3）、主要結構
設備主要由外包裝、機架、水箱、軟管升降機構、軟管旋轉機構、軟管接口、風水壓試驗系統、風動控制系統及電器操作控制系統等組成。
外包裝采用拉絲SUS304厚度為1.5的不銹鋼板制成,美觀大方
機架采用60X40X4mm材質為Q235的矩形鋼管焊接制作；
水箱采用拉絲SUS304不銹鋼制作，通過上沿折邊增強剛度；
軟管升降機構采用SI-100*200-FB的氣缸舉升起升機構,同時有升降導向機構作為導向,升降平穩,便于軟管卸裝。
1MPa的水壓由輕型立式多級離心泵CDLF2-18-LSWSC提供高于1MPa的水壓，由安全溢流閥通過溢流來保證1MPa的壓力，滿足水壓試驗要求的水 壓。氣路控制上采用電磁閥來控制氣動角座閥來實現充風、充水、保壓、卸荷、加水，穩定性好且操作簡單方便。機架上方配有照明燈，便于 觀察軟管。
